微流控技術是醫學應用中一個被忽視的領域，需要精準的傳感器解決方案。

先進的傳感器技術支持的自動化和機器人技術正在革新現代醫療系統和程序的各個方面，推動了遠程監控、分析、機器人手術以及自動化藥物分配設備的廣泛應用。在手術和麻醉過程中，用于非侵入式組織氧合監測的高度專業化的寬帶硅PIN光電二極管被廣泛應用。槽式開關和光學編碼器用于測量在測試樣本收集和分析過程中小瓶的精確位置、速度和運動方向。反射式傳感器通常用于分配設備和患者監測中。

在性能關鍵的醫療應用中，對高可靠性的持續追求常常與家用醫療系統對便攜性、小型化和成本降低的需求相沖突。通過選擇商業現貨（COTS）傳感器，并通過MTBF/FIT（平均無故障時間/每小時故障次數）研究來量化其可靠性，可以實現最低成本。

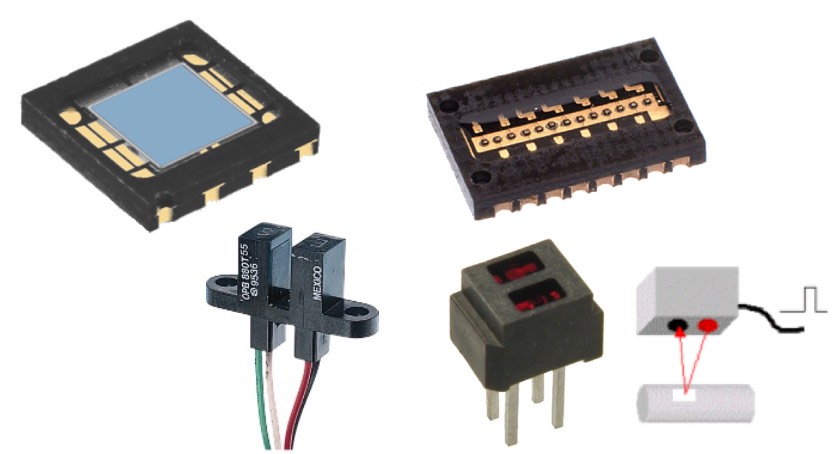

組織氧合傳感器OPR5913，多通道藥丸計數單片光學陣列傳感器，用于便攜式血液透析系統中電機歸位檢測的槽式開關，用于輸液泵中管路檢測的OPB606反射式傳感器。

通過采用高度集成的微型傳感器（如OPB9000），可以實現最優的，也許是總體擁有成本最低的解決方案。這一代新型智能傳感器由于采用高度自動化的裝配和測試設備進行大規模生產，因此成本較低。由于其可編程性，它很容易定制以滿足各種不同的應用需求，包括液體檢測。

然而，微流控技術是醫學應用中一個被忽視的領域，需要針對液體水平檢測、氣泡檢測、液體存在檢測、血液分析中的血漿分離以及許多其他相關生物流體應用的精細調整的傳感器解決方案。

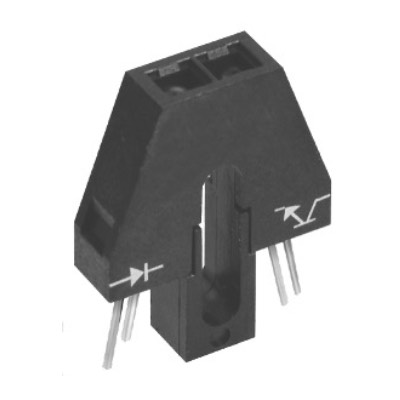

OPB703

聚焦反射式光學傳感器OPB703被用于醫療分配設備中，以檢測反射編碼盤上的標記。

檢測管內液體的兩種最常見方法是超聲波和光電方法。這兩種方法都利用電子技術來檢測管內液體的粘度、透過率或運動的變化。光電技術可以檢測管內液體的存在，以及氣泡，甚至在某些情況下，還可以檢測管內液體的類型。在受控條件下，這可以是一個簡單的流程，使用微處理器或比較器來解釋光電傳感器的輸出信號。

TT Electronics開發了完整的OPB350產品系列液體傳感器，包括OCB350校準模塊，以應對微流控技術中的挑戰，并針對不同管徑、不同液體、液體水平檢測和氣泡檢測應用微調性能。OPB350/OCB350系列COTS液體傳感器是極具成本效益的、優雅的、易于使用的、可快速安裝的醫療應用傳感解決方案。

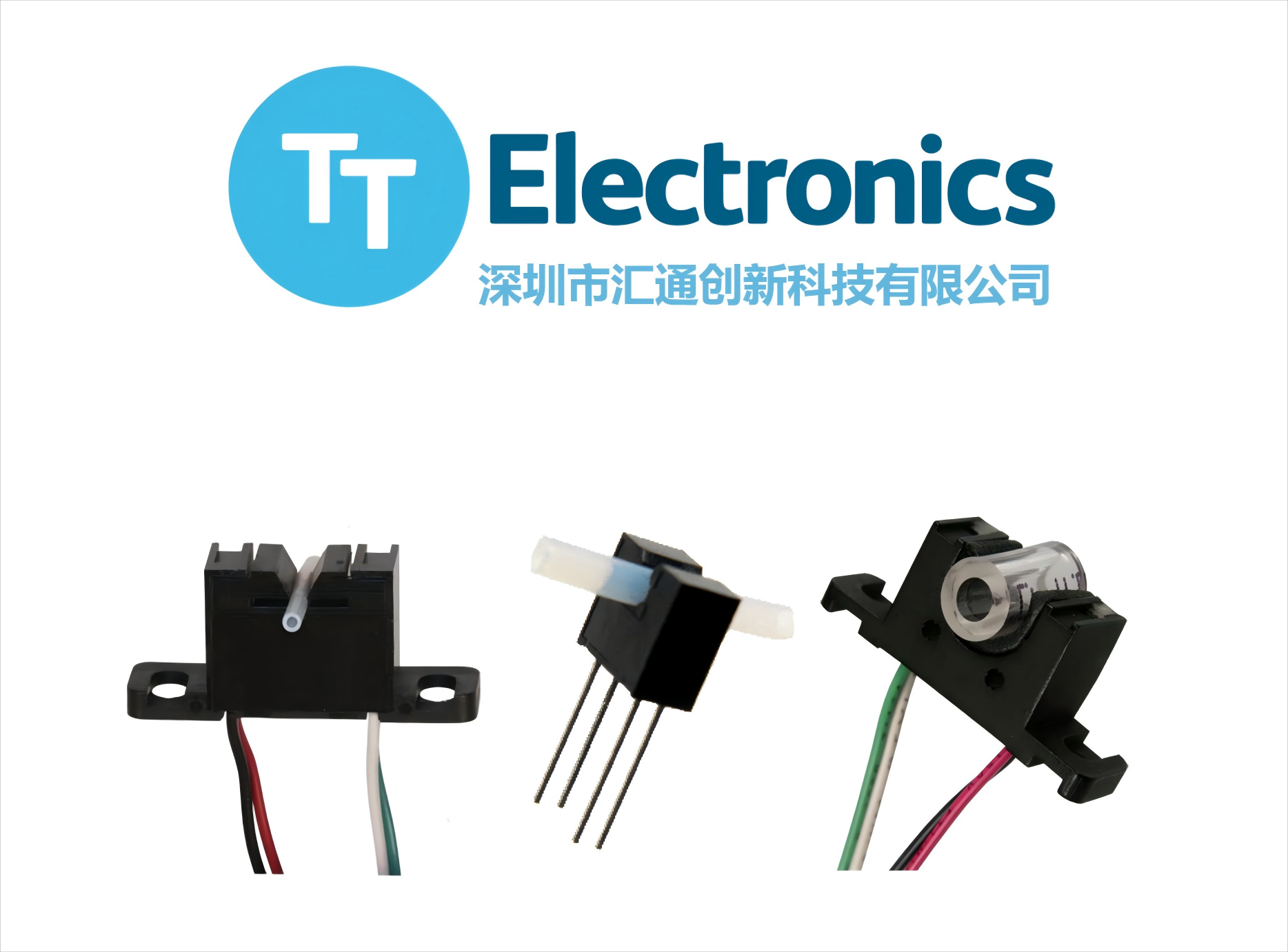

快裝式OPB350液體傳感器

OPB350系列傳感器由一個紅外發光二極管（LED）和一個光傳感器組成。LED發出特定波長的光，這些光通過一個包含空氣或液體的管子。管子的內壁會反射部分光線，從而減少光傳感器接收到的光量。當管內存在液體時，傳感器接收到的光子數量發生變化，從而改變光傳感器的輸出。許多因素會影響光電傳感器的性能。

為了充分發揮光電傳感器的性能，以下是一些需要注意的要點：

1.LED的功率可能因生產批次而異。這種變化可以通過調節通過LED的電流來補償。

2.光敏三極管的靈敏度可能因生產批次而異。這種變化可以通過改變LED的輸出功率或負載電阻的值來調整。

3.當溫度降低時，LED的輸出功率增加，而光敏三極管的靈敏度降低。這種現象有助于在溫度變化時保持整體信號的穩定。

4.不同類型的管子會通過管子傳輸不同量的光（光學透過率）。因此，設計者應指定管子的材料類型。

5.雖然LED的光發射會隨著時間的推移而減少，但預計在100萬小時后會有5%到20%的退化，這相當于連續運行超過十年。降低LED驅動電流可以減少系統退化，提供極其穩定的配置。通過使用初始化程序，可以將LED退化降低到可以忽略不計的程度。

6.上述優化不僅能夠提升系統的性能，還能由于提高產量和延長系統使用壽命而實現更低的整體成本。

通過監測光敏三極管在電阻上的輸出電流，可以識別不同的材料或液體，利用微處理器或比較器電路來檢測各種狀態：管子的存在、管內的空氣、生理鹽水、血液、水或特定的血細胞比容水平。通過調整LED的電流驅動或改變光傳感器測量技術的靈敏度，可以識別液體的微小光學透過率變化，從而識別不同的液體，例如血細胞比容百分比。
